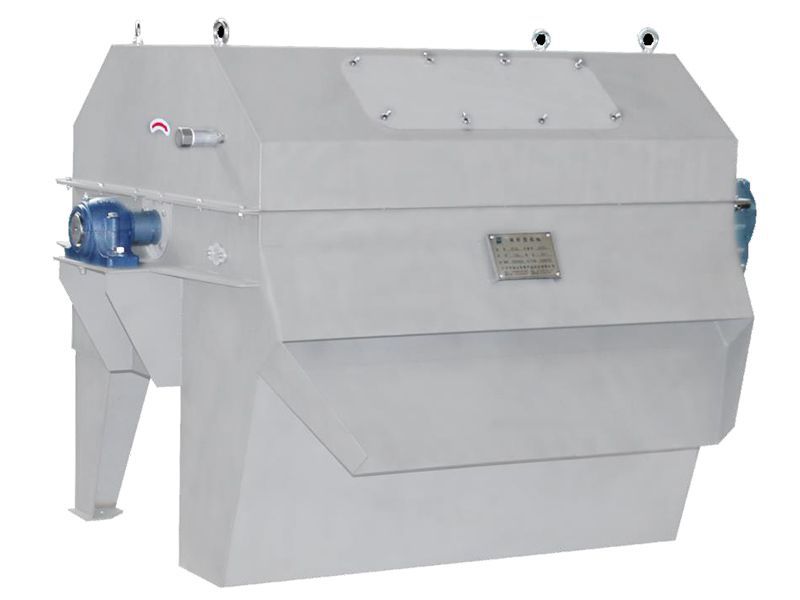

磁分離機性能描述
設備安裝位置及作用；磁分離機安裝在磁粉加載反應池上方，用于磁種與污泥的分離。結構和工作原理磁分離機主要由磁鼓、殼體、導流板、聚氨酯刮板、減速電機等幾部分組成。磁分離機利用永磁磁系所產生的磁力，將給料中的磁性磁種顆粒吸附在磁滾筒表面。
結構和工作原理
磁分離機主要由電機減速機、筒體、支架、彈性刮板、上下水槽結構、導流通道、沖洗水接口、清理口、放空口、防止剛性刮板刮觸鼓皮裝置、觀察窗等。
磁分離機利用永磁磁系所產生的磁力，將給料中的磁性磁種顆粒吸附到圓筒表面上，并隨圓筒一起旋轉，待脫離磁場作用后在刮板或沖洗水作用下回收磁種，而非磁性物料從污泥排出口排出，從而完成磁種回收。
性能參數
磁系采用稀土釹鐵硼復合而成；
簡表強磁區磁感應強度范圍為3000-3500GS，能夠?qū)⒔^大部分磁種從污泥中
吸出回收，未吸出的磁種即為磁種損耗部分，損耗量極小；
分選穩定、處理量大、操作方便、易于維護；
槽體形式為逆流型槽體，大磁包角，長分選帶，磁性顆粒回收率高；
轉速在一定范圍內可調，可據情況選擇；
卸料方式為背部刮板卸料，卸料徹底、效率；
磁分離機技術參數：
處理量：10-40m3/h
磁輥筒材質：S304
強磁區磁通量：3000-3500GS
支架材質：S304
轉速：20-25r/min（轉速可通過變頻調節）
電機防護等級：IP55
減速機功率：1.5kw
刮板材質：壓板（S304）+刮板（聚氨酯）
沖洗水管：DN25
箱體材質：S304
防護等級：IP55
產品特點
磁分離機的工作原理是采用高強磁場，將磁粉從污泥中吸出，并返回磁粉反應池，排出污泥。磁回收機的核心部件是永久磁鐵，采用稀土永磁才能達到高磁場強度，同時也保證場強衰減率低；
能夠在連續、間隙運行和長期停止?fàn)顟B(tài)后恢復運行，在整個運行過程中須運行平穩、無振動，無故障運行時間至少5000小時；
磁分離機設備能每日24小時連續運行, 使用壽命不小于3年以上；
電機減速機固定在設備上，電機設計應符合IEC標準，F(xiàn)級絕緣，電源380V，3相，50HZ，防護等級IP55，每小時可啟動至少12次；
減速機與電機直連，減速機采用斜齒輪減速，齒輪材料為合金鋼，螺旋錐齒輪減速機，K系列，服務系數≥2.0；
軸承額定壽命≥(L10)50000小時；
傳動系統與箱體分離，清潔保養方便；
磁場通量高、不銹鋼銹鋼磁輥吸附面積大，分離效果好；
外型簡潔，結構緊湊，運轉平穩，噪音低，功率損耗小；
體積小，安裝使用方便，可按特定空間設計與制造。

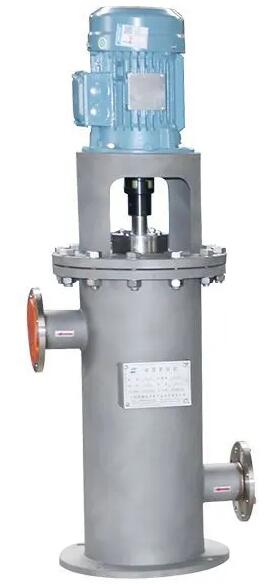

高剪機性能描述
高剪機是磁混凝沉淀水處理工藝中的關鍵設備之一。磁混凝沉淀技術通過在水體中加入密度較大的絮體內核----重介質粉從而達到快速沉淀的目的。該方法快速高效，針對水體中SS和TP的去除效果穩定出色。高剪機則用于對重介質粉的絮體進行解絮，并使重介質粉得以回收和循環使用。
磁混凝沉淀系統中的剩余污泥首先進入高剪機，將混凝絮體打碎，高剪機特殊的流道設計與高速旋轉機械產生強烈的剪切力，使得絮體中的重介質粉成為自由狀態，以便于后續重介質分離機回收污泥中的磁粉，從而提高重介質粉的回收利用率。特殊的流道設計形成剪切力，其功能是形成高湍流狀態，使得絮體中的磁粉分解為自由狀態，便于后續磁分離機回收污泥中的磁粉，提高磁粉的回收率。
主要特點：
·獨特的雙葉輪設計，絮體中的磁粉和污泥徹底分離；
·具有更小的水頭損失，增加流通效果，使水流更加流暢；
·采用獨特的組織密封裝置，無需對密封進行沖洗，
·使用和維修過程中非常方便；
·剪切葉輪材質采用高分子耐磨材質；
·采用分散刀盤，采用高分子耐磨材料。
性能參數：
處 理 量：10m3/h
電機功率：1.5kw
電機品牌：ABB電機
防護等級：IP55
電機機架：SUS304
高剪機筒體：SUS304
材質：S304
